Depuis début novembre 2014, les produits alimentaires du magasin Migros Ibach sont refroidis avec des températures d’évaporation de -2°C et -25°C. Les niveaux de température relativement élevés dans le domaine du froid de supermarché donnent de nouvelles références mondiales. A l’aide de ces nouvelles technologies pour la production frigorifique au CO2, nous attendons des économies énergétiques de plus de 25%. Nous atteignons ces résultats en implantant cinq éjecteurs dans le circuit frigorifique.
Die Modernisierung vom MMM Mythencenter in Ibach SZ neigt sich dem Ende zu. Während 8 Monaten Umbauarbeiten, aufgeteilt in 4 Etappen, wurde dem Supermarkt mit einer Verkaufsfläche von 3‘900 m2 ein neues Erscheinungsbild verpasst. Nebst dem neuen Erscheinungsbild entsprechen auch die CO2-Kälteanlagen dem neusten Stand der Technik und versorgen 170 Laufmeter Kühl- & Tiefkühlmöbel sowie 280 m2 Kühl- & Tiefkühlräume mit Kälteenergie. Mit bislang noch nie erreichter Effizienz versorgen zwei identische CO2-Kälteanlagen die Kühl- & Tiefkühlstellen mit insgesamt 250 Kilowatt Kälteleistung.

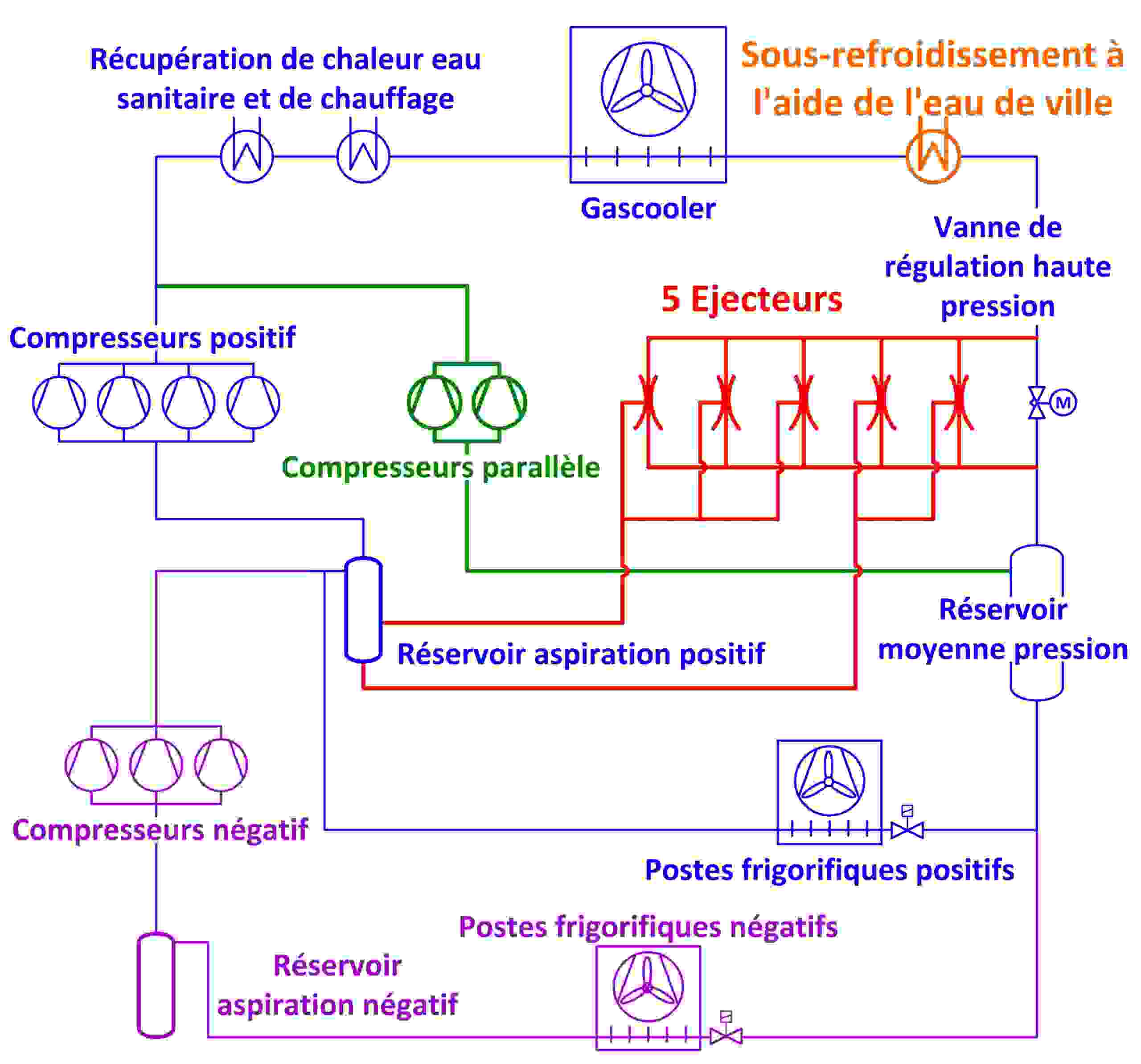

L’augmentation de l’efficacité énergétique par rapport à une installation au CO2, dite traditionnelle, est due à trois facteurs différents. La conception de l’installation de froid est réalisée de manière à ce que l’ensemble des postes frigorifiques puissent travailler avec un évaporateur partiellement noyé. Cela veut dire que le réfrigérant à l’entrée des évaporeurs des différents postes est encore sous forme liquide. C’est pour cela que l’efficacité des postes froids augmente de manière importante. De ce fait, la température des produits alimentaires est garantie même avec une température d’évaporation plus élevée. Avec ces nouveaux niveaux de température d’évaporation de -2°C et -25°C, par rapport à une installation traditionnelle au CO2 qui sont de -8°C et -33°C, d’importantes économies de consommation électrique sont réalisées. Les cinq éjecteurs par production au CO2 contribuent de manière importante à l’augmentation de l’efficacité. La pression différentielle dans le système entraîne, à l’aide des éjecteurs, du réfrigérant sous forme liquide et gazeuse. Le réfrigérant liquide contenu dans le réservoir d’aspiration positif est ramené aux postes froids travaillant en semi noyé. Le réfrigérant sous forme gazeuse est comprimé avec les compresseurs parallèles afin d’atteindre la haute pression. Les cinq éjecteurs sont conçus afin de pouvoir travailler dans toutes les plages de charge de la production. Ceci permet d’obtenir une fiabilité importante de fonctionnement. La combinaison des éjecteurs et de la compression parallèle permet d’utiliser de l’énergie due à la détente et de diminuer les pertes de charge internes. Dans les périodes estivales, les deux productions de froid au CO2 sont sous-refroidies à l’aide de l’eau de nappe, par le biais d’un échangeur à plaques. C’est pour cela que la haute pression du système est réduite, ce qui entraîne une amélioration de l’efficacité du fonctionnement. En extrapolant les valeurs d’exploitation sur une année, nous obtenons une augmentation de l’efficacité énergétique de 25%. Le supermarché Migros à Ibach (SZ) est pour le moment équipé de la production frigorifique la plus efficace au monde.
Suite à la première installation de froid équipée de 3 éjecteurs à la Migros de Bulle, proche de Fribourg (voir newsletter: „“Premier éjecteur en service““) deux nouvelles installations équipées d’éjecteurs ont été mises en service avec succès. Ces deux nouvelles productions ont la possibilité de travailler dans différents régimes et types de régulation. Cette manière de fonctionner permet de découvrir le potentiel d’optimisation. Ce type d’installation pilote, comme mis en service chez Migros Ibach (SZ), génère des travaux plus importants dans les domaines des calculs, du dimensionnement, de la recherche des composants et de leur montage. La conception de ces machines de froid au CO2 est faite de telle manière qu’elles puissent fonctionner de manière traditionnelle. Grâce à la clairvoyance du maître de l’ouvrage Migros Lucerne, à son engagement pour la durabilité des installations ainsi qu’au soutien financier de l’office fédéral de l’énergie, nous avons pu réaliser avec succès cette installation pilote. Frigo-Consulting SA a développé, en collaboration avec Alpiq InTec West AG et Enex Srl, ce système. Frigo-Consulting SA a également contribué aux phases du concept, du dimensionnement, de la réalisation et de la mise en service. Le comportement de l’installation est également suivi avec minutie. Nous sommes convaincus, chez Frigo-Consulting SA, que l’utilisation d’éjecteurs dans le domaine du froid des supermarchés n’est qu’une question de temps. Cette technologie deviendra, à court terme, un standard et sera en adéquation avec les avancées technologiques. L’augmentation de l’utilisation d’éjecteurs va entrainer naturellement une baisse des coûts d’achat de ce type de composants. Dans un proche avenir, nous sommes persuadés que les coûts d’investissement d’une installation avec éjecteurs seront identiques à un système CO2 traditionnel. Au vu des économies d’énergie que ce système peut générer, nous pouvons penser que cette technologie a d’excellentes perspectives d’avenir.
Maître de l’ouvrage
Migros
Domaine
Retail
Site
Ibach, SZ
Puissance frigorifique
250 kW
Réfrigérant
CO2
Technique
Booster CO2 avec éjecteurs
Système de refroidissement
Booster CO2 avec éjecteurs
Puissance planifiée
Réduction de la consommation d'énergie
Augmentation de l'efficacité
Projet de recherche commandé par l'Office fédéral de l'énergie
Dans ce projet, Frigo-Consulting était aux commandes dans les domaines suivants:
Conception
Dimensionnement
Mise en œuvre
Assurance qualité de l’installation de froid
